Geometría de corte

El cuadro "Geometría de corte" permite seleccionar la forma del estribo de puente. La forma seleccionada y la representación gráfica aparecen en la parte izquierda del cuadro. La forma del muro puede ser editada en el cuadro insertando valores dentro de los campos de entrada, o en el escritorio con la ayuda de las dimensione activas.

En caso de que la estructura esté compuesta por segmentos inclinados se requiere ingresar el grado de inclinación de los segmentos 1:x (s1). La estructura recta se especifica ingresando valor de inclinación cero.

El cuadro sirve para especificar la forma final del estribo incluyendo el muro de cierre. El estribo puede ser verificado por el estado de construcción (sin el muro de cierre) basándose en la selección realizada en el cuadro "Cargar - LC". La longitud del estribo y la longitud de la zapata  se especifica en el cuadro "Vista geométrica plana"

El programa permite exportar la geometría de una estructura en el formato *.DXF

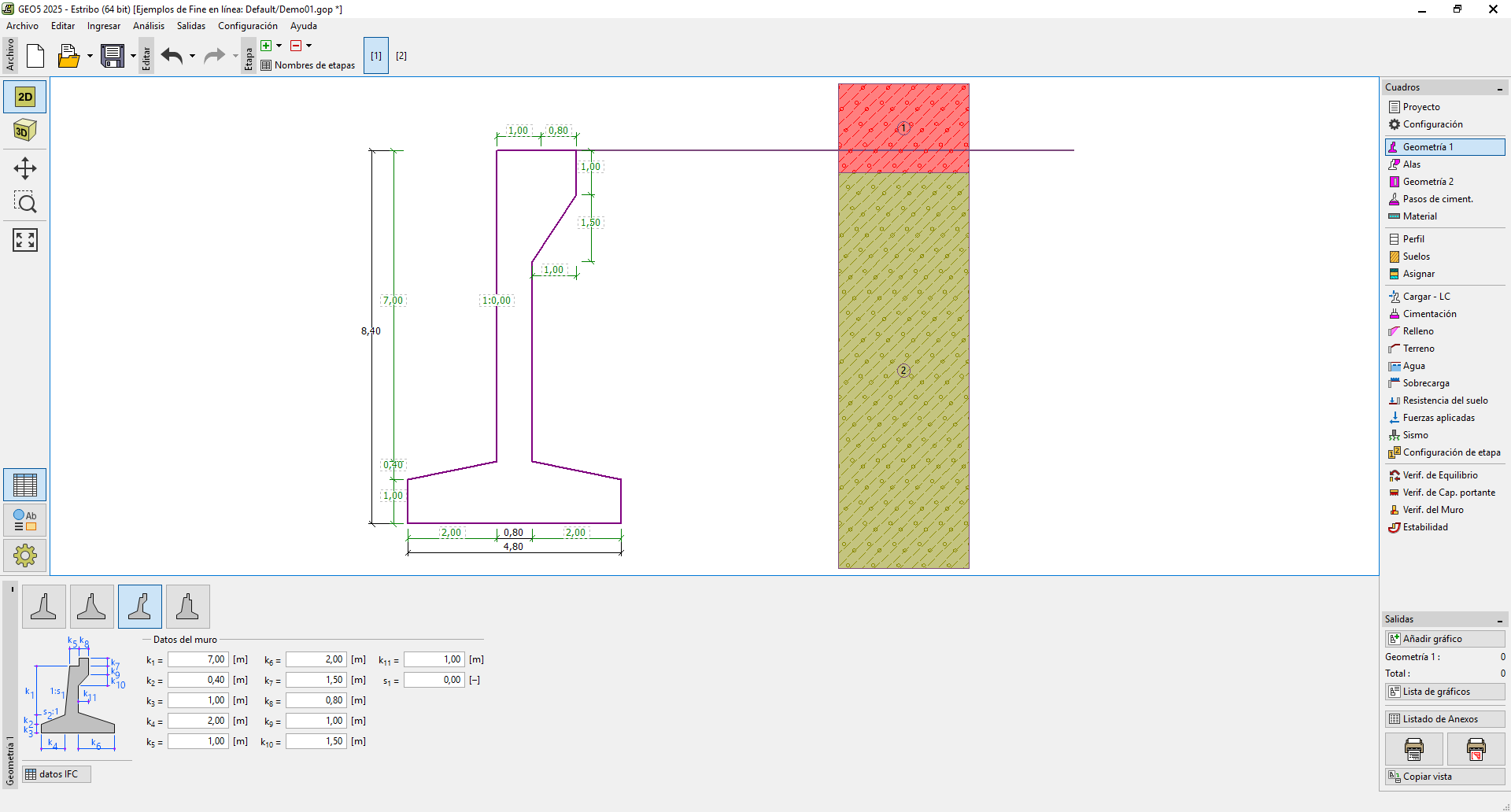

Cuadro "Geometría de corte"
